Halbautomatische Fräsbank

• x-Weg: 1000 mm
• y-Weg: 650 mm
• z-Weg: 500 mm
• Spindelaufnahme ISO: 40
• Spindeldrehzahlen: 40 - 2000 U/min
• Tischgröße: 1250 x 700 mm
• Vorschübe stufenlos: 0 - 1000 mm/min
• Antriebsleistung: 7,5 kW
• Steuerung: TNC 135 HEIDENHAIN
• Pinolenhub: 100 mm
• Pinolenvorschub: 0,02 - 0,20 mm/U

Leit- und Zugspindeldrehmaschine - Spitzendrehmaschine mit Multifix-Stahlhalter

• Drehdurchmesser über Bett 480 mm
• Drehdurchmesser über Support 295 mm
• Drehlänge 1000 mm
• Spitzenhöhe 240 mm
• Spindelbohrung 56 mm
• Drehzahlen 24 - 1800 U/min

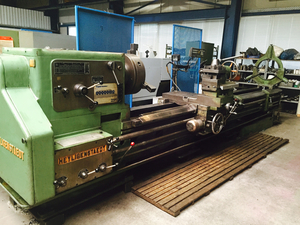

Zuggspindeldrehmaschine

Dreh-Durchmesser in der Kröpfung 910 mm, Lünette

Drehlänge 5000 mm
Drehdurchmesser über Bett 800 mm
Drehzahlbereich 4,5 - 450 U/min
Gesamtantriebsleistung 18 kW

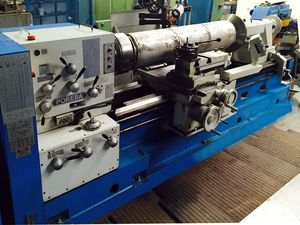

Drehmaschine TRP 93 x 4000

• Spindelbohrung 95 mm
• Spindeldrehzahl: 8-800 U / min
• Schlitten: 700 mm
• Cross Reise: 550 mm
• Quill Durchmesser: 130 mm
• Erweiterung Pinole 150 mm
• Cross +, - 15 mm
• Morse Innenkegel

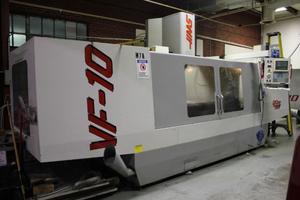

• Vertikales Bearbeitungszentrum mit Verfahrwegen von 3.048 x 813 x 762 mm.
• SK-50-Spindelkopf mit Getriebe
• 30-PS- Vektorantrieb (22,4 kW), 7.500 U/min,
• seitlich angeordneter Werkzeugwechsler mit 30+1 Magazinplätzen
• X-Achsen-Eilgänge bis zu 360 ipm (9,1 m/min)
• Y- und Z-Achsen-Eilgänge bis zu 600 ipm (15,2 m/min)
• automatisches Spänefördersystem (Spirale), programmierbare Kühlmitteldüse, tragbares Farb-Bedienpult,
• synchronisiertes Gewindebohren,
• 95-Gallonen-Kühlsystem (360 Liter) mit kontinuierlicher Kühlmittelzufuhr.

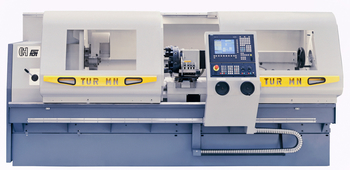

zyklengesteuerte Drehmaschinen TUR 560

Ausgestattet mit der Siemens Steuerung SINUMERIK 810 D SL mit Shop Turn und AC-Servoantrieben ist die TUR MN eine Produktionsmaschine für komplexe Teile bei hoher Präzision!

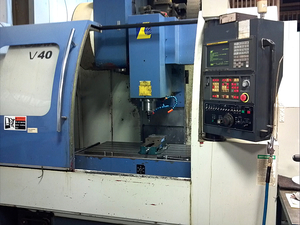

CNC Bearbeitungszentrum

X = 1020 * Y = 510 * Z = 510

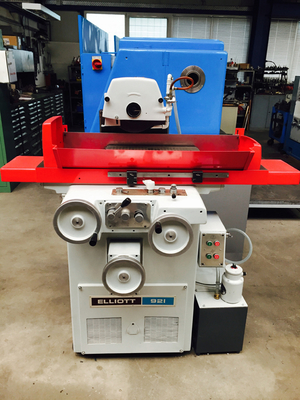

Flachschleifmaschine

• Schleifbereich: 530x225 mm
• Max Tischhub 520 mm
• Querhub 260 mm
• Max Abstand zwischen Spindelmittel und Tisch 550 mm
• Schleifscheiben-Durchmesser 350 mm

Sägefläche: 670 x 670 mm
